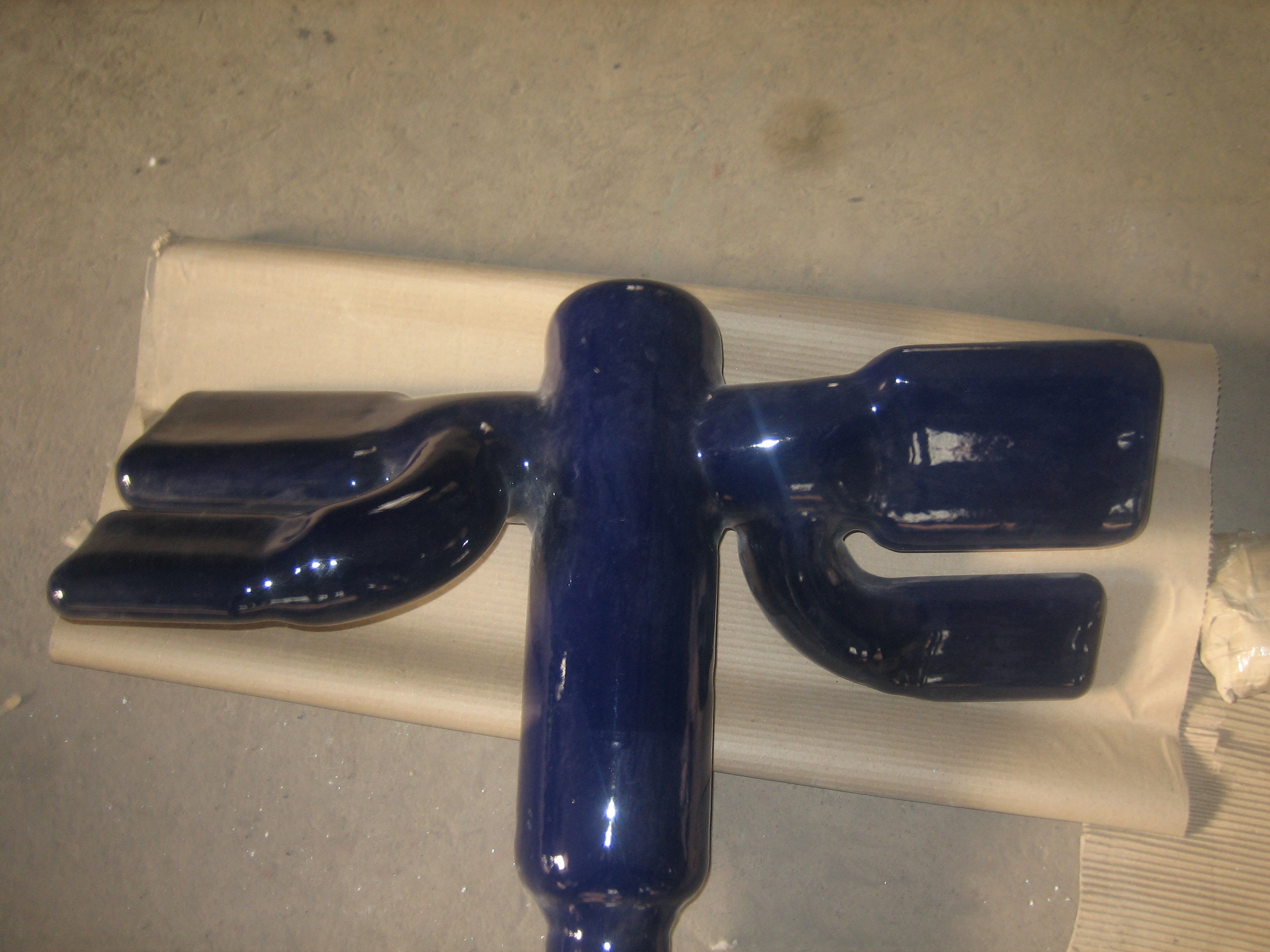

鹿角搅拌器

 鹿角搅拌器功率的基本计算方法
理论上虽然可将搅拌功率分为搅拌器功率和搅拌作业功率两个方面考虑，但在实践中一般只考虑或主要考虑搅拌器功率，因搅拌作业功率很难予以准确测定，一般通过设定搅拌器的转速来满足达到所需的搅拌作业功率。从搅拌器功率的概念出发，影响搅拌功率的主要因素如下。
① 搅拌器的结构和运行参数，如搅拌器的型式、桨叶直径和宽度、桨叶的倾角、桨叶数量、搅拌器的转速等。
② 搅拌槽的结构参数，如搅拌槽内径和高度、有无挡板或导流筒、挡板的宽度和数量、导流筒直径等。
③ 鹿角搅拌器介质的物性，如各介质的密度、液相介质黏度、固体颗粒大小、气体介质通气率等。
由以上分析可见，影响搅拌功率的因素是很复杂的，一般难以直接通过理论分析方法来得到搅拌功率的计算方程。因此，借助于实验方法，再结合理论分析，是求得搅拌功率计算公式的惟一途径。
由流体力学的纳维尔-斯托克斯方程，并将其表示成无量纲形式，可得到无量纲关系式（11-14）。
Np=P/ρN³dj5=f（Re，Fr）
式中Np——功率准数
Fr——弗鲁德数，Fr=N²dj/g；
P——搅拌功率，W。
式（11-14）中，雷诺数反映了流体惯性力与粘滞力之比，而弗鲁德数反映了流体惯性力与重力之比。实验表明，除了在Re﹥300的过渡流状态时，Fr数对搅拌功率都没有影响。即使在Re﹥300的过渡流状态，Fr数对大部分的搅拌桨叶影响也不大。因此在工程上都直接把功率因数表示成雷诺数的函数，而不考虑弗鲁德数的影响。
由于在雷诺数中仅包含了搅拌器的转速、桨叶直径、流体的密度和黏度，因此对于以上提及的其他众多因素在实验中予以设定，然后测出功率准数与雷诺数的关系。由此可以看到，从实验得到的所有功率准数与雷诺数的关系曲线或方程都只能在一定的条件范围内才能使用。明显的是对不同的桨型，功率准数与雷诺数的关系曲线是不同的，它们的Np-Re关系曲线也会不同。
